Gazbeton Üretim Hattı

Gazbeton Giriş (AAC)

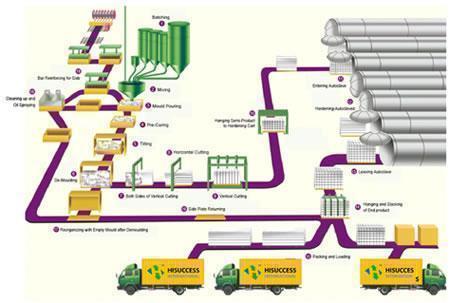

Hafif ağırlık bariz avantajı ile bu Gazbeton (AAC) silikon malzeme (silis kumu, ya da geri dönüştürülmüş uçucu kül) ve kalsiyum malzeme (kireç, çimento) yapılmış bir çok hücreli yeni inşaat ve yapı malzemesi olduğunu, su ile köpük katkı maddesi (alüminyum tozu), toplu işlem ile karıştırılarak, alüminyum ve beton arasındaki reaksiyon, yaklaşık beş kat orijinal hacminin beton genişleyen oluşturulması için mikroskobik olarak hidrojen kabarcıkları neden olur. Kalıplama, ön-kür, kesme, buharlaşan ve kür süreçleri sayesinde, bu yapı malzemesi daha sonra çok hücreli silikat ürünün içine yapılır.

Gazbeton Özellikleri (AAC)
• Alt yoğunluğu
• İyi ısı yalıtımı ve koruma
• Yüksek işlenebilirlik
• Yangın ve akustik dayanıklı özellikleri
• En önemli avantajı: plastisite

Gazbeton Üretim Hattı Teknik Parametreler

Gazbeton Üretim Hattı

Ürün Birim HIM-AAC-10 HIM-AAC-15 HIM-AAC-20 HIM-AAC-30 HIM-AAC-45
Kapasite ×103m3/year 100 150 200 300 450
m3/day 350 500 700 1000 1500
Blok Boyutu m 4.0×1.2×0.6 4.2×1.2×0.6 4.8×1.2×0.6 6.0×1.2×0.6 6.0×1.5×0.6
Kurulu Güç kw 800 900 1100 1300 1500
Atölye Alanı m2 2500 3000 4000 5000 6000
Bitki Alanı m2 20000 25000 30000 35000 40000

Gazbeton Üretim Hattı Teknik Dizini ve Otoklavlanmış Gereksinimleri

Ürün Açıklama
Hammadde karıştırma ve dökme döngüsü 8 dakika
Baz gövde statik sertleşme süresi 1.5~3 saat
Statik kür sıcaklığı: 40℃
Statik iyileştirmeden sonra Güç 0.2~0.3Mpa

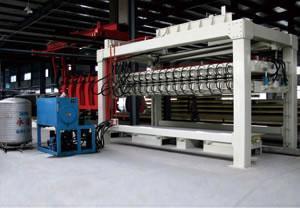

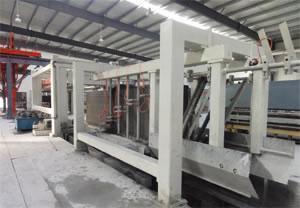

Temel gövdesi kesme çevrimi 6 dakika

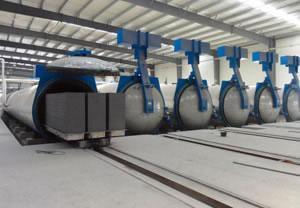

Otoklav basıncı Vakumlama 0-0.06 Mpa, 0.5saat
Yükselen basınç 0-1.3 Mpa, 2saat
Çalışma basıncı 1.3 MPa (sıcaklık 193 ± 5) 7saat
Düşen basınç 1.3 -0 Mpa, 2saat
Hammadde harmanlama oranı Kum (veya Uçucu Kül) 69%
Kireç 20%
Çimento 8%
Alçı 3%
Alüminyum tozu 0.074%

Not: doğru hammadde karıştırma hızı yerel ham malzemeye göre ayarlanabilir.

İlgili İsimler
AAC üretim hattı | Otoklav beton üretim hattı gazlı | Hafif beton blok üretim hattı

Geribildirim formu
